Suport del controlador de pantalla multi -
La placa base admet una varietat de controladors funcionals, funcionament de baixa potència, alta eficiència de refresc.
El port VGA/HDMI/DP es pot connectar a la pantalla principal per a la gestió de control i gestió de configuració de fons de temps real -.

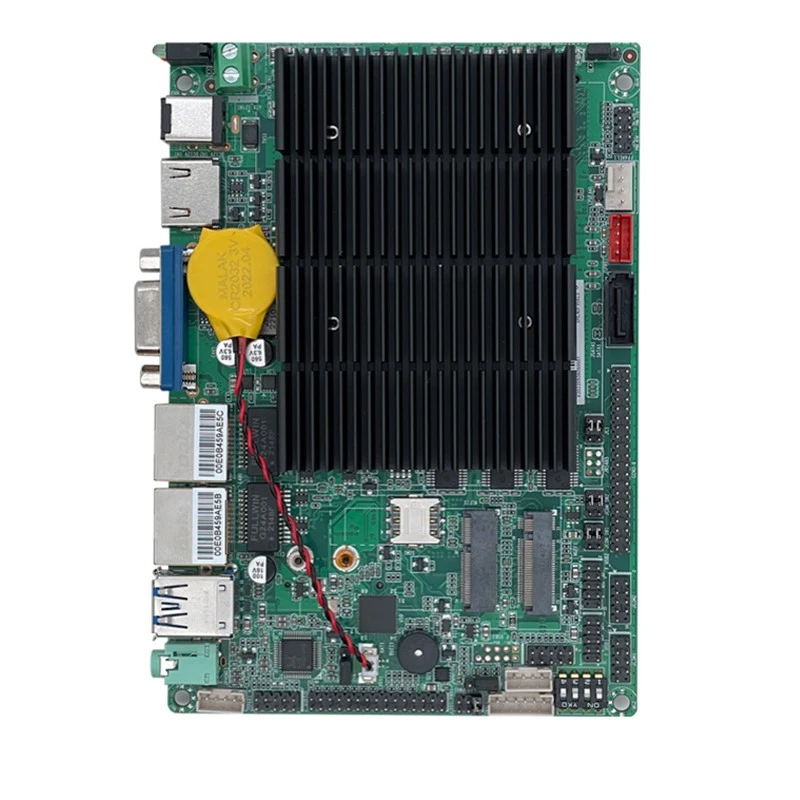

Industrial - Estabilitat i baix - Disseny de potència, el sistema d'etiquetes ha d'executar les 24 hores del dia, les característiques de baixa potència de la placa base 3,5 {{5} polzada asseguren un funcionament fiable a llarg termini del sistema, alhora que redueix la freqüència de reemplaçament de la bateria.
El processador Intel J4125 és un processador de nucli quad - dissenyat per a les aplicacions de nivell de nivell d’entrada - i baixos - i pertany a la família del llac Gemini del llac d’Intel. Amb una proporció de preus/rendiment elevat i un rendiment moderat, és ideal per al control industrial, els sistemes incrustats, l’oficina lleugera i els dispositius d’Internet of Things (IoT)
Interfícies d'E/S riques
La placa base admet diversos ports COM i interfícies GPIO per connectar sensors de radar, càmeres, codificadors, controladors d’engranatges de direcció i altres dispositius. USB i les interfícies poden donar suport al mòdul de motor i ampliació de ARM. Suport de comunicació sense fils integrat Wi - FI, 4G/5G mòduls, fàcil d’aconseguir una comunicació sense fils entre AGV i sistema de control central, control remot i programació de tasques. La durabilitat i el disseny de la temperatura àmplia solen funcionar en entorns complexos (com ara terres de fàbrica, emmagatzematge en fred, a l’aire lliure). La placa base de 3.5 - polzada admet entorns de temperatura àmplia que van des de -20 graus C fins a +70 grau C, i té un disseny anti -vibració per adaptar -se als escenaris de funcionament mòbil.
Paràmetre d’especificació:
|
projecte |
descriure |
|
Processador |
Integració Intel®Celeron J 4125 2.0 GHZ quad - Processador Core, TDP 10W |
|
Memòria |
1* slot sodimm, admet la memòria DDR4 de 2400MHz de canal únic, suport màxim 16 GB |
|
Exposició |
Integració Intel®uhd Graphics 600 Core Graphics Targeta |
|
1*Interfície VGA, 1*Interfície HDMI, 1*interfície LVD o EDP (per defecte LVDS) |
|
|
Suport a VGA, HDMI, LVDS o EDP Synchronous/Asynchronous Manabars |
|
|
Internet |
2* Realtek RTL8111H Adaptador de xarxa Gigabit, Network Support Wake Up /PXE |
|
Magatzem |
1* 7pin SATA3.0 Interfície de disc dur, taxa de transmissió fins a 6 Gbps |
|
1* m.2 Keym SSD Slot (2280/2242) |
|
|
Àudio |
A bord alc 897 7.1 canal hi - FI Controlador d'àudio Suport mic/line - Out, amplificador de potència (suport 2 Euro 5W canal dual) |
|
PCI - e
|
1* m.2 keye 2230 ranures, mòdul wifi de suport |
|
1* m.2 KeyB 3052 Ranures, suport Mòdul 4G/5G |
|
|
TaulerInterfície d'E/S |
1* Interfície de visualització HDMI |
|
1* Interfície de visualització VGA |
|
|
2* Interfície USB3.0 |
|
|
2* RJ-45 Interfície de xarxa Gigabit |
|
|
1* Línia/Mic 2-en-1 Port (negre) |
|
|
1* LED de potència HDD |
|
|
Interfície d'entrada d'alimentació de 1* 12V DC |
|
|
construït - aInterfície d'E/S |
1* Interfície LVDS 2* 15pin, suporta el suport de canal de doble suport24bit (ja sigui EDP o EDP, per defecte) |
|
1* Port d'alimentació de llum de la pantalla 1* 6pin |
|
|
4* Interfície USB 2.0 2* 5pin (6 interfícies USB2.0 es poden suportar quan no es requereix 4G/5G) |
|
|
1* Interfície d'àudio frontal 2* 5pin |
|
|
1* Interfície d'amplificador de potència 1* 4pin |
|
|
La interfície 6* COM (Com1-6 admet RS232 de manera predeterminada, com1/2 pot suportar RS232 o RS485, COM3 pot suportar RS485/422, COM4 pot suportar RS485, COM1 a COM6 també pot suportar 6 ports en sèrie TTL) |
|
|
1* port d'alimentació de disc dur |
|
|
1* 4pin ATX Interfície de potència |
|
|
1* Botó de commutació del panell frontal i port indicador 2* 5pin |
|
|
Interfície del ventilador |
Disseny gratuït de ventiladors, port de fan de 1*4pin CPU |
|
GPIO |
Admet quatre gpio d'entrada/sortida |
|
Bios |
64 MB Flash Rom |
|
vigilant |
SUPORT Funció de restabliment de maquinari (nivell 256, 0 ~ 255 segons) |
|
Sistema operatiu |
Windows 10/Linux |
|
tipus de potència |
Adopta una font d'alimentació DC 12V |
|
Temperatura de treball |
70 graus -15 graus |
|
Temperatura d'emmagatzematge |
-20 grau -75 graus |
|
Entorntemperatura |
5% -95% d’humitat relativa, sense condensació |
|
Tamany |
146mm x 102mm |
